线阵列的布置以及线阵列扬声器系统的应用

这里简单分析一下线阵列的布置以及线阵列扬声器系统的应用。

  一、线性声源阵列扬声器系统的基本布置,线阵列扬声器系统在应用中有几个特点。

  (1)通常中高频音箱在4只以上;低频音箱在2只以上;搭配组成一组。

  (2)大部分都采用吊装方式。吊装一般有3个方式,将音箱吊装成类似英文字母“J”状式,如下图:

从上海展浅谈线阵列扬声器的布置和系统应用



  音箱分布按照远距离投射箱、中距离投射箱、近距离场投射箱、近场投射箱方式,从上而下顺序排列。低音音箱可根据需要和位置,排列在中高音箱整排底端,也可排列在中高音箱整排上端,甚至是中高音箱整排的背后,也可并列单独吊挂。

从上海展浅谈线阵列扬声器的布置和系统应用



  H-WIT LA-208/LA-410线阵列扬声器吊挂示意图

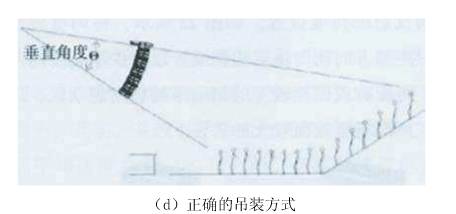

  (3)可采用地面摆放的方式。但线性声源阵列扬声器(箱)(组)无论是吊装安装还是地面摆放,因水平角度较大,且使用的组数较多,一般都能满足听众区覆盖的要求。垂直角度可调整,因此要特别注意垂直辐射角度与听众之间的关系,如下图所示:

从上海展浅谈线阵列扬声器的布置和系统应用
从上海展浅谈线阵列扬声器的布置和系统应用



  其实摆放方式和吊装方式正确与否只有一个关键点,就是垂直覆盖角度前后之间一定要覆盖所有听众区。如听众分布区域前后过大,可采取调整J型或弧(弯曲)形辐射角度的办法,使角度加大,保证听众区前后覆盖。如调整到最大角度,依然不能满足听众区前后覆盖的需要,可采取以下两种方法:

  (1)将吊装位置后移并增高,以加宽垂直覆盖辐射角,但这种方式受到音箱灵敏度和功率的制约,虽后移并增高吊装位置满足听众区前后覆盖的需要,但声压级减弱,整个频带中高频、低频减弱,声场不均匀度增加,影响整体听觉,就不能采取这种方式了;

  (2)前一种方式行不通,最后的办法只能增加阵列音箱数量,或选用更大声压灵敏度,更大功率的音箱满 足声压级、声场不均匀度覆盖和听觉的需要。

  二、线阵列扬声器系统的应用

  线性声源阵列扬声器适用体育场、户外广场等拥有众多的观众席的室外扩声;也适用室内较大的场地,如体育馆,多功能厅、宴会厅、剧场、大型会堂等的扩声;同时,临时扩声系统,由于线性声源阵列扬声器具有运输、组合方便,安装、调试简单等特点,依然得到广大用户的青睐。

  2.1室外的使用

  室外使用是线性声源阵列扬声器系统的首选应用场所,如体育场、户外演出、娱乐聚会、大型公益活动、群众集会、大型比赛等。在室外使用时,建议注意以下问题。

  (1)注意线性声源阵列扬声器组吊装桁架的安全性、可靠性问题。

  (2)注意线性声源阵列扬声器数量和组的布置位置与演出区域、演出声像和传声增益的问题。

  (3)如遇到有大型视频投影银幕或者其它显示屏也吊挂在扬声器组的吊装桁架上,须考虑相互位置冲突和承重荷载(特别是动荷载)问题。

  (4)考虑风、雨、雪、雹等不利天气的影响

  2.2室内的使用

  由于线阵列扬声器所具有的若干特点,近年来已得到大力的发展和应用,尤其是在户外流动扩声领域已成为主流产品。归纳了几点线阵列扬声器在室内使用的优势。

  (1)室内声场分布更加均匀

  利用线阵列扬声器的指向性因数及其强指向性,可以补偿远处因距离加大而使声压级衰减过多的缺陷,可使室内声场分布趋向于更加均匀。同时,由于室内混响的作用,其混响声能的产生,能够在此基础上进一步改善室内声场的均匀性。

  (2)降低厅堂内的有效混响时间

  线阵列在厅堂内使用时,可使厅堂内的有效混响时间缩短。这是因为线阵列扬声器具有较强的指向性,将主声束射向观众席,可加强直达声能,减少了房间的声学比,从而降低了有效混响时间。 尤其是大型体育馆混响时间普遍偏长,为满足比赛及文艺演出要求,保证清晰度,使用线阵列扬声器具有很大的优势。

  (3)提高整个扩声系统的传声增益

  众所周知,在扩声系统中经过放大由扬声器辐射出来的声音反馈到传声器就会引起失真和啸叫。声反馈严重影响整个扩声系统的使用。为抑制声反馈,增大传声增益,除采用具有强指向性的传声器外,具有超强指向性的扬声器的使用也是一个重要环节。由于线阵列扬声器具有极强的垂直指向性,在其有效覆盖角之外声压级迅速衰减,对于增加传声增益,抑制声反馈常常可以取得良好的效果。结合本特点可更好的满足室内扩声系统声学特性指标关于传声增益要求。

  以上各种措施,都可减少不需要的侧向声辐射的影响,提高扩声效率,保证较好的声波覆盖均匀度和良好的听感,增加传声增益。具体应用时,还要根据现场的建筑结构,音响系统的投资造价,现有设备的条件等多方面因素,因地制宜,选择最经济,效果最好的方案。
